电子围栏与视频联动设置方法

报警主机与视频联动模块进行联动之前，我们要做好准备工作准备，如设备的连接，接线，电源接入等。最后。检查确认有无接错，这个很我重要，一定要检查无误后再进行下一步操作。

使用工具

· 常用小型十字螺丝刀，一字螺丝刀，万用表等常用工具。

主要设备

·带有开关量联动输入功能的视频监控N(有的品牌和型号没有）,16路视频监控联动模块

辅材

· 超五类以上规格的网线若干，电工胶带等常用辅料。

电子围栏报警主机与及石专利款16路视频联动模块的连接

· 先把报警主机信号输出485A、485B两根信号线，并接入16路视频联动模485A、485B两个端子。A接A、B接B不可混接。

· 联动模块供电；及石联动模块为DC12V供电，可从报警主机取DC12V电源接入联动模块，或者单独接入DC12V电源。

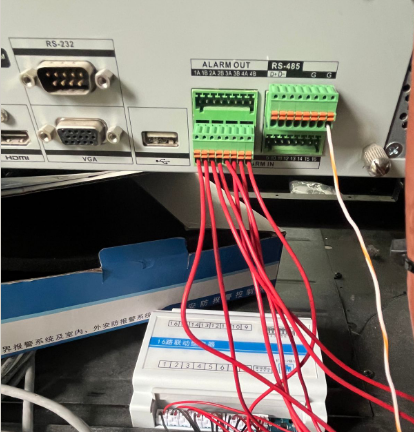

及石16路视频联动模块的接线方法

1、及石专利款16路视频联动模块是每个防区都是两个接线端子，电子围栏每个防区的485信号都会通过联动模块转换输出一组开关量信号。

2、开关量信号不分正负极，把每个防区开关量信号的两根线，将开关量信号用一根线接到NVR上面的开关量输入接口端子即可，另一根接到NVR上的G接线端子上便可。

3、以此类推，如果超出16个防区，只需要增加相应的模块进行级联即可。

联动模块与视频监控NVR的连接及设置步骤

1、联动模块与视频监控NVR联动设置，主要就是设置电子围栏防区号码与对应的联动摄像机位进行关联。

2、不同的品牌设置方法会有不同，即使同是海康产品，不同系统设置上也略有不同。但都是一个意思；

3、例如；我们安装了一个摄像头和一个电子围栏防区进行联动，设置步骤如下；

1、鼠标右键进入主菜单

2、再进入报配设置

3、选择报警输入号，选择本地1，（后面本地2按顺序到16）

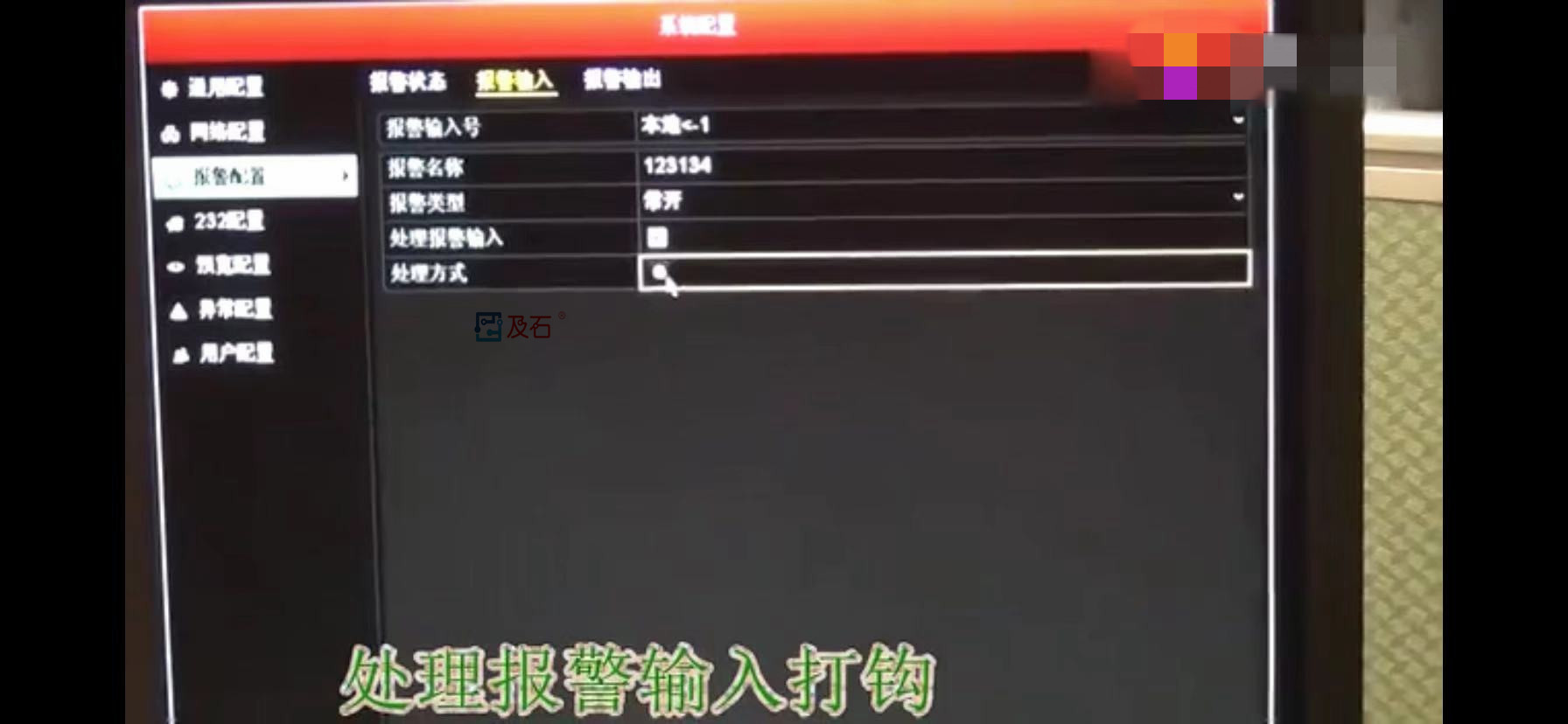

4、再点击处理报警输入打钩

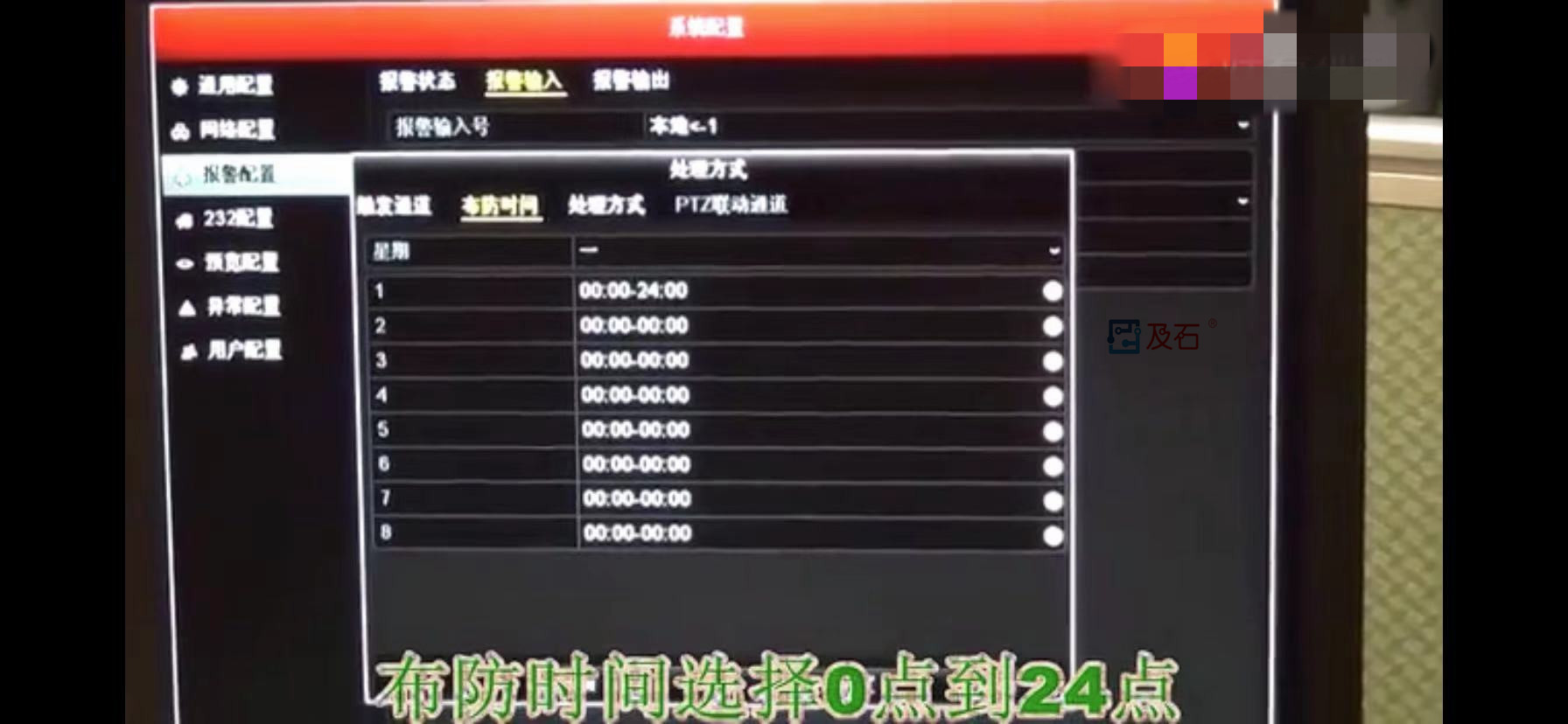

5、再选择布防时间0－24点。

6、再设置报警输入，由于我们设置的报警输出是1，我们选择本地1可以了。

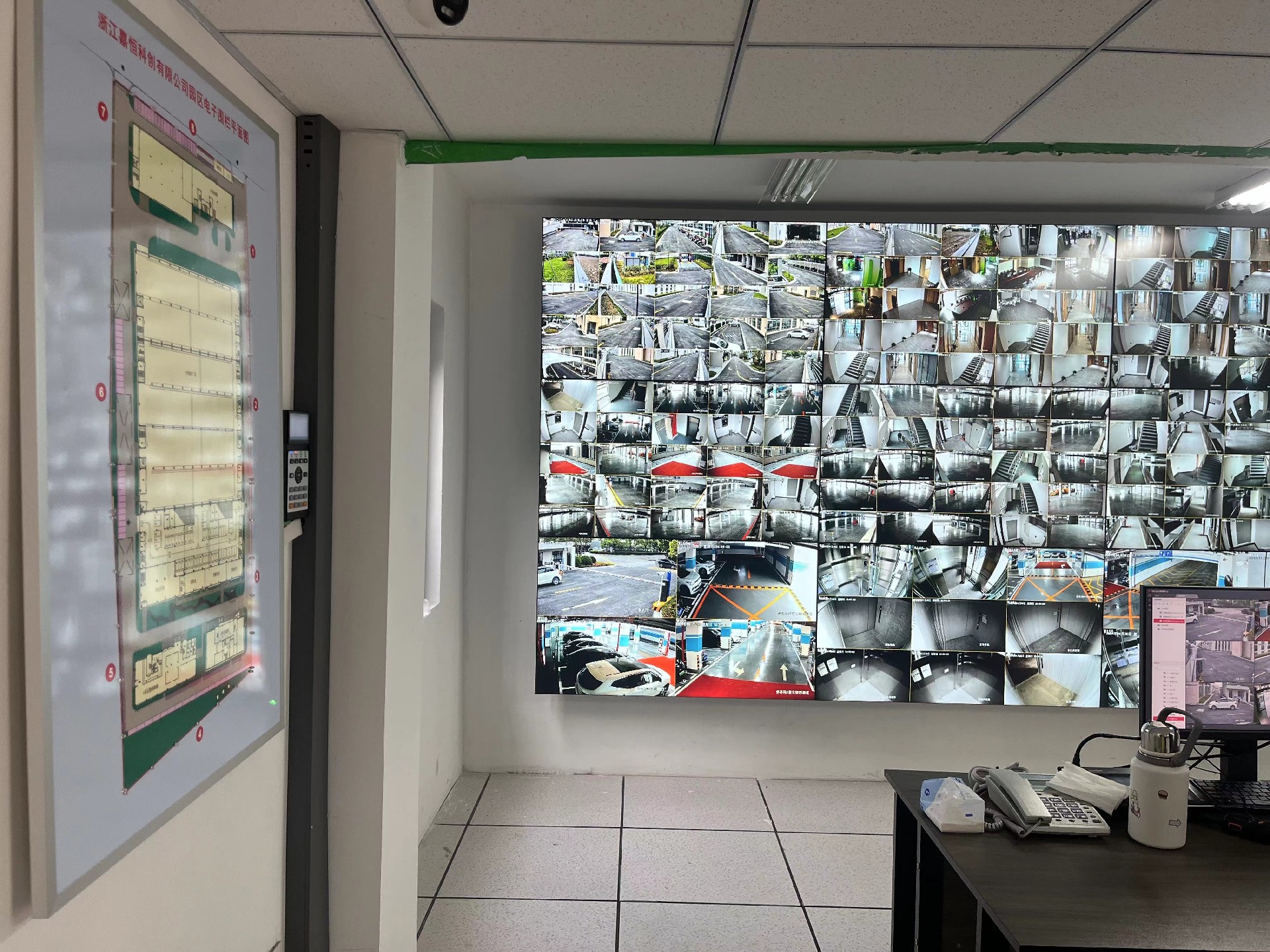

至此电子围栏与视频监控联动设置就完成了，此时，电子围栏报警时大屏上就会跳出实时监控画面。

此设置方法，适合及石旗下系列产品如；张力电子围栏与视频监控联动、振动光纤与视频监控联动、泄漏电缆与视频监控联动、红外对射与视频监控联动。

其他品牌的可以参考这个方法，如果您对及石的产品有兴趣或有需要咨询的，可致电4000196155， 021-67266226咨询服务。
