及石电子围栏设计方案

第一部分 总体概况

1.1项目需求重点

1.1.1 该周界总长约1000 米，根据地形及需要共设置10个防区，使用6线制安装， 5台双防区脉冲主机，可扩展与电脑软件可在电脑和模拟防区电子围栏地图同时报警联动，可随时查看周界情况，并打印报警记录，符合电子围栏的相关防护标准，电子围栏的每个防区均能独立工作，单个防区出现故障不影响其他防区的正常工作。

1.1.2 中心控制部分可选配备电脑、与软件。电子地图显示防区报警，围栏报警时能在中心控制部分准确定位防区号，直观显示防区报警类型。

1.1.3 电子围栏前端部分，需要保证电子围栏整个系统的正常运行和较长的使用寿命，电子围栏前端必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能。

第二部分 电子围栏系统设计方案

2.1 概述

 电子围栏系统，就是在非出入通道的周边区域设置脉冲电子围栏探测器，形成一道电子围墙进行防范和管理。电子围栏系统是第一道防线，也是最重要的一道防线。担负着安全与保卫工作。当有人非法翻越围墙或破坏，电子围栏可立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，电脑上会显示出入侵区域，同时，外接的声光报警器开始报警；中心值班人员就可以通知巡逻中的保卫人员立刻赶往现场处理。中心保卫人员在现场处理完毕后，系统恢复设置正常状态。

2.2 系统设计思想

 结合安防设施的技术特点，并从智能化系统整体管理考虑，设计在周界建成的围墙上设置脉冲电子围栏探测器进行防护，对前端电压\防区布/撤防状态、防区短路/开路告警进行设置显示。

 前端设备主要是电子围栏，电子围栏系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。在国外已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。安装系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。电子脉冲每秒扫描一次电子墙的每一根导线，每个脉冲峰值有5000～9000伏，使入侵者难以攀越。另外本系统如遇断路、短路或失电，系统都会发出报警信号。还可以与任何报警系统联网使用，便于提高防范等级。

 智能型周界安防阻挡报警系统，前端围栏每根线都有带电，使入侵者没有可乘之机。系统和交流电网有本质的不同，它采用了高压脉冲（5000-9000V）及低能量（小于5个焦耳），因而对人不会构成生命危害，同时电子围栏的中间承力杆和专用合金丝，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠。

 系统可以分别输出脉冲主机和前端围栏两组报警信号，方便系统报警时用户及时检查出报警原因。

 系统设计将防范区域进行合理划分，尽可能做到报警时准确定位，每个区域防范范围控制在人眼可视视野内。周界防区无死角、无盲区。

2.3 系统设计依据

 《安全防范工程技术规范》GB 50348-2004

 《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005

 《防盗报警控制器通用技术条件》GB 12663-2001

 《入侵探测器 第1部分：通用要求》　GB 10408.1－2000

 《入侵探测器 第4部分：主动红外入侵探测器》　GB 10408.4－2000

 《安全防范系统验收规则》GA 308-2001

 《安全防范工程程序与要求》GA/T 75-94

 《入侵报警系统技术要求》GA/T 368-2001

 《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994

 《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997

 《民用建筑电气设计规范》JGJ/T16-92

 《电气装置安装工程接地装置施工及验收规范》GB6510-92

 《工业企业通讯接地设计规范》GBJ79-85

 《智能建筑弱电工程设计施工图集》GJBT-471

 《智能建筑设计标准》GB/T50314-2000

 《弱电工程通用技术标书》DG/TJ08-603-2002

 《电气装置安装工程电缆线路施工及验收规范》GB50168-92

 《建筑物防雷设计规范》GB50057-94

 《安全防范系统通用图形符号》GA/T74-2000

 《建筑电气安装工程质量检验评定标准》GYT253-88

 上海市公安局技术防范办公室沪公技防（2007）005号文件

2.4 系统设计说明

2.4.1防区布置

 电子围栏防范区域需合理划分,才能高效管理周界报警系统。按照标准，该周界总长约1000 米，根据地形及需要共设置10个防区，使用6线制安装。以达到防范不法分子闯入。当有人试探接触脉冲电子围栏时，就会被脉冲电子围栏上的高压脉冲击退，若有人破坏或强行入侵时，探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏短路或断路时，探测器现场发出报警信号，现场联动声光报警器，发出声光报警增加威慑，吓退入侵者，并通过报警线路传输至管理中心及石报警主机与电脑软件，报警主机联动电子围栏地图，保安人员通过电脑报警主机或电子围栏地图，可以迅速确定非法翻越的具体防区位置及报警情况，进行有效处理。并可由电脑操作整个周界报警设备参数调节，警情接收更方便。报警记录永久保存。主机配有后备电源，防止停电不报警提高防范级别。中心加现场双重报警、双重控制管理模式，大大提高厂区的整体安防管理能力。整个厂区的周界经过精心设计将处在一个严密的安防保护中。

 下面对脉冲电子围栏的简单说明。

 脉冲电子围栏探测器线与线之间空隙较小，能够强力防范入侵，更大程度保障安保巡视以及办公区的安全防范。

 探测器能够更大程度的缩小盲区、盲点，让有歹意的入侵者无机可乘。

 不但能够提高工作效率，还能有效防范入侵，更加能够减少工作人员的系统检查。

 减少工作人员对周界人工管理，系统能够实时的监测管理。

2.4.2电源线以及信号线的布置

 周界布线（电源线以及信号线）通过PVC管将线路置于围墙边缘，通过保卫室集中供电。建议由管理中心统一供给220V电源，再由现场变为探测器工作电压为其供电。

 信号线需使用双绞线，如果周围有强电力干扰，或者磁场干扰，需使用带屏蔽层的双绞线，避免信号传输丢失。信号传输采用RS485总线制，每台前端脉冲主机需手拉手连接，即A-A ,B-B。不能把A和B连接（这是错误的）最后接到控制室的报警主机上面，外接电脑软件的，需再引一根线接到网络模块上面，通过网线接入电脑，使用软件和报警主机同时监控（同时连接报警主机需要设置为被动监视功能）。

 前端探测器放置围墙边缘，用防雨箱做保护，通过高压线把前端合金线引到防雨箱的主机上，同时外接声光报警器。一旦发生警情，保卫室的报警主机会立刻做出报警提示，显示屏显示某防区出现的报警类型，同时声光报警器发出报警信号，方便安保人员操作与管理。

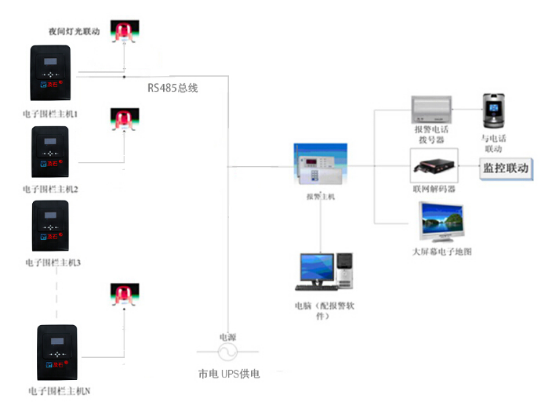

2.4.3及石系统结构图

2.5 系统功能

有强大的威慑作用，有效阻退入侵者，防护周界区域，对翻越行为提供及时的报警

适用性强，抗误报性能较好，防范效果佳

现场报警阻退入侵者并引起厂内职工注意防范

系统划区域管理便于报警区域的准确定位

中心警情提示直观，警号、电子地图等多种报警提示

联动监控图象报警，联动夜间监控辅助光源

通过中心实现对前端设备的状态控制

安全可靠对人体无直接伤害。

2.6 及石电子围栏简介

前端设备主要是探测器，为适应室外天气，减少误报，探测器选用及石品牌脉冲电子围栏探测器。

当有人试探接触脉冲电子围栏时，就会被脉冲电子围栏上的高压脉冲击退，若有人破坏或强行入侵时，探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线短路、接地或断路时，探测器发出报警信号，并通过报警线路传输至电脑管理中心。电脑管理中心的保卫人员通过电子地图，可以迅速确定非法翻越的具体位置。

各探测器之间的布线可实现总线方式进行连接，节省了室外管、线的施工，同时也便于系统的扩展。

上海“及石”牌智能型脉冲式电子围栏相对传统的电子围栏产品，主要优势如下：

 主机可配备蓄电池，方便管理

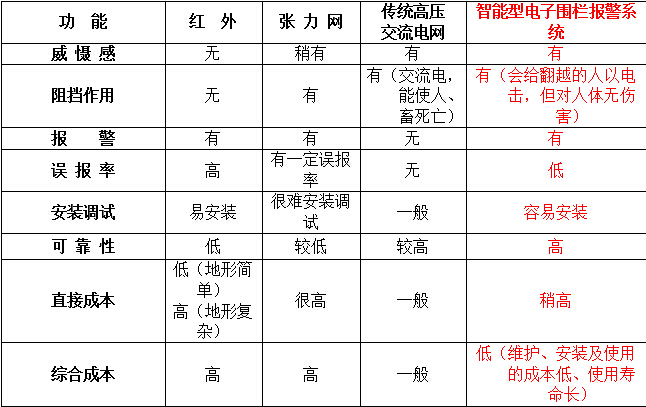

及石智能型电子围栏报警系统与其他周界安防产品的比较

表一

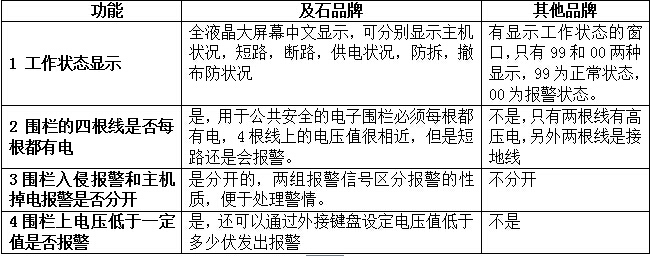

及石电子围栏报警系统与其他品牌产品的比较

表二

2.7 电子围栏系统组成：

2.7.1 推荐主机  型号：JS-1C

功能特点：

1、采用以色列全新设计，侧面隐形散热孔，方便实用，外观大气；高集成电路性能稳定。

2、一机双防区，高低压自由手动切换， 1000V一个档位，人机界面友好。

3、液晶屏显示前端信息，如防区电压、布防、防区报警状态。开关量信号输出，输出常开、常闭，报警输出(DC12V/0.5A)开关量信号。

4、防拆报警、开、短路报警、失电报警。防区探测器可选用AC220V/50Hz AC12V DC12V 供电，支持使用蓄电池，防止停电不报警，提高防范级别。

5、同时输出开关量、485信号，可做到138防区。

6、可接键盘，一键布撒防，键盘可对主机进行实际上的布撤防。方便施工，节约成本。

7、四线、六线、真正意义上的线线带电，任意相邻一组短路都会报警。

8、软件支持接进电子地图，防区报警显示直观，节约成本。

主机位置一般安装在控制室或现场。主机采用墙挂式置于防雨箱中。

技术性能

1 供电电源：

防区探测器  AC220V/50Hz  AC12V  DC12V  ≤30W

2 输出特性：

3 脉冲幅度：低压≤1KV，高压5KV～9KV

4 脉冲持续时间：≤0.1S

5 每个脉冲最大能量：5.0J（焦耳）

6 使用环境：

7 温度：-40℃～+55℃

8 相对湿度：≤95%

9 外形尺寸：320× 240 ×110

10 重量：防区探测器：4Kg

2.7.2 前端围栏

前端围栏直接安装在围墙顶部上方。电子围栏的高度为0.85m左右。

导线数：为4线。

线距：180-220mm左右。

线张力：30-50kg。

线径：Φ1.80mm高强度，低电阻，抗腐蚀专用合金导线。

承立杆间距：一般为4至6米。

1.终端杆尺寸：直径32mm，壁厚 1.2mm 材料：不锈钢

特性：不生锈；强度高，使用寿命长

2.终端杆绝缘子及绝缘子固定夹：ABS工程塑料。不锈钢

3.承立杆尺寸：直径32mm 壁厚1.2mm成份：同终端杆 特性：终端杆

4.承立杆绝缘子

5. 中间杆尺寸： 直径9.5mm 成份：PV树脂 特性：有弹性、不易断

6. 中间杆绝缘子：ABS工程塑料，环保材料，防氧化，防腐蚀

7. 紧线器：ABS工程塑料，环保材料，防氧化，防腐蚀

8. 线-线连接器：铝合金材质，用于固定合金线及高压导线跨线

9. 合金线、专业合金导线，有单股，多股合金线，含十几种金属，抗氧化、耐腐蚀、不生锈，导电率、阻值极低，每 100 米小于 2.5 欧姆，阻值为同类产品的十七分之一，高弹性，抗氧化，耐腐蚀，直径为 2.0mm，张力为 45KG 左右。

10. 警示牌

选用防晒、抗腐蚀材料 图形与文字结合  尺寸：200×110×3.0mm

11. 高压绝缘线

由围栏合金导线做内芯，防止两种金属导线接触，不同的金属发生化学反应，抗 15KV 电压。

12. 避雷器:复合绝缘氧化锌，跟随主机配套使用

跨越处连接:

导线跨越交叉处，必须使用耐高压导线连接以免造成导电或短路等现象。据此，发射部分高压输出端到前端围栏的始端的连接线，前端围栏的上层导线转接到下层导线的跨接线，前端围栏的末端到接收部分的连接线，相邻两段前端围栏之间需通过架空或地埋方式布线的连接线均必须使用额定耐压不低于20千伏的耐高压绝缘导线。

电气间隙:

导线与导线之间，导线与金属导体之间，均必须有足够的空气间隙。按照GB16796-1997安全防范报警设备安装要求和测试方法的规定，本产品的高压带电部分，电气间隙应不小于43mm，爬电距离不少于50mm。

接地系统:

接地点与电力线路的接地点应分开，接地电阻应小于4Ω。设备与接地网之间应有导电良好的直接连接。接触电阻不应大于0.5Ω。接地导线请使用镀锌扁铁或截面直径约为10mm的多股铜导线。

导线连接方式:

合金导线之间的连接，可采用二种方式：

一是用自身缠绕法连接，接头应绕紧，不少于五圈。

二是用线线连接器连接，先将需连接的两导线头，穿入连接器中，再用钳子将导线压紧在连接器中。由于压接不一定很紧，可能有松动，所以还需将二个头分别绕在自身导线上，缠绕必须贴紧被缠绕的合金线，缠绕圈数不少于5圈。应避免不相同的金属线:

因为不同性质的金属连接在一起，会有电化学反应造成腐蚀，故耐高压绝缘线的内芯和合金线的材质必须是同种材质。

3.1 检查

当系统的挂线杆、绝缘子、导线、跨接线、高压绝缘导线、接地线、脉冲主机全部安装完成后，应进行一次全面检查，检查挂线杆是否装牢，位置是否正常，绝缘子的位置是否正确，导线架设是否正常，如果导线拉得不够紧，则易摆动、晃荡，如果拉得过紧，可能会拉断导线，也可能把终端拉线杆拉斜了。检查跨接线是否良好，跨接线应能相对稳定，保持足够的放电间隔，与主导线的连接应紧密，接触良好。检查接地装置是否良好，接地电阻是否满足要求。检查引向主控制器的高压绝缘导线的信号线和回路线是否已分管穿线，始端和终端的连接是否正确。检查系统的绝缘电阻是否满足要求。

3.2 通电

脉冲主机先接通12V蓄电池，再接通AC220V电源，（如果没有接通12V 蓄电池，只有220V交流电源，系统可以正常工作；如果只有12V蓄电池，系统也可以工作8小时，但是会输出220V失电报警的信号）应看到指示灯按脉冲节拍约每秒1次闪亮，有“嘀嘀”脉冲声。报警输出电阻为闭路，此时表明系统已正常运行。

3.3 注意事项

3.3.1系统带有近8000V的脉冲电压，做试验时，切勿直接接触带电部分，以免电击。

3.3.2报警输出功能试验 系统正常时应常开，而系统报警时应闭合。

3.4 使用

3.4.1 使用人员培训

主要内容为安全教育和系统性能及其使用方法介绍。工程商在交付使用前必须对操作人员进行培训。

3.4.2 作好运行记录

3.4.3 日常维护

3.4.4 脉冲主机：每月停电做表面清洁一次。

1.大连港区

2.中国人民解放军上海崇明空军基地

3.上海新亚药业

4.山东烟台中石油厂

5．上海荣乐新村

6．上海岳阳别墅

7．燕郊孔雀城小区

8．河北固安一中

9．河北达润上邦小区

10． 嘉兴王店变电站

11．桐乡220KV变电站

12．重庆茶园工业园

13．张家口220KV变电站

14．秦皇岛宏杨铂郡豪华小区

15.秦皇岛某炮兵部队电子围栏项目

16.上海张江高科园软件园

17．上海南汇200KV变电站

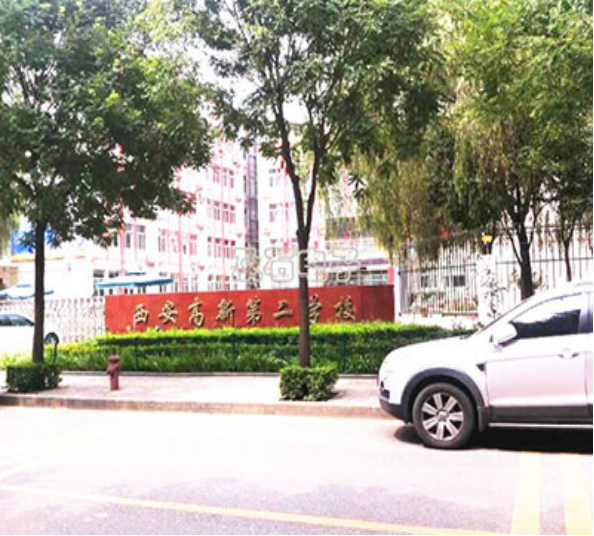

18.西安高新第二学校

19.西藏那曲中石化仓库

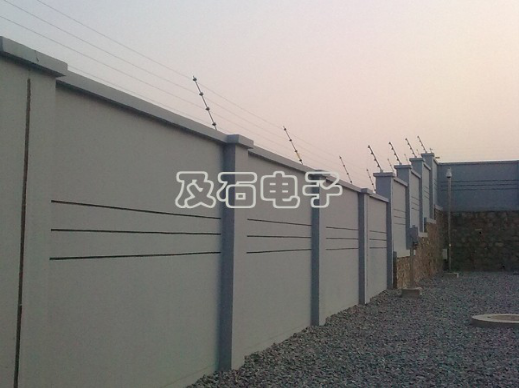

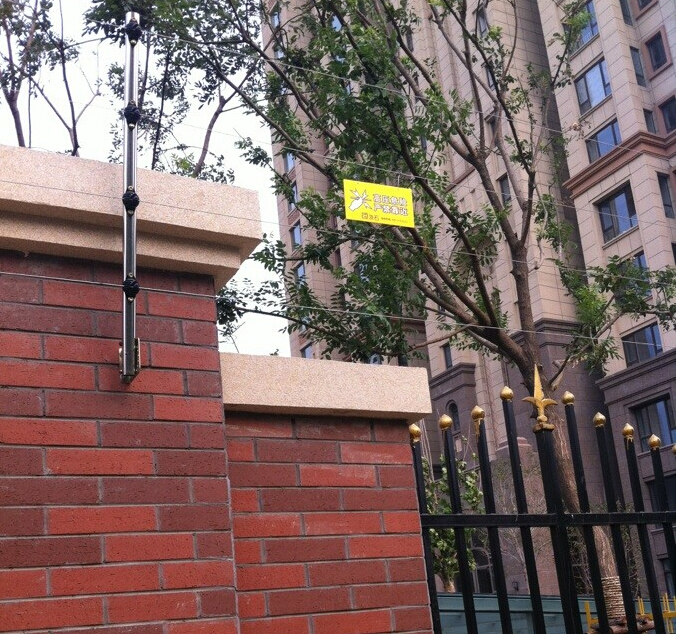

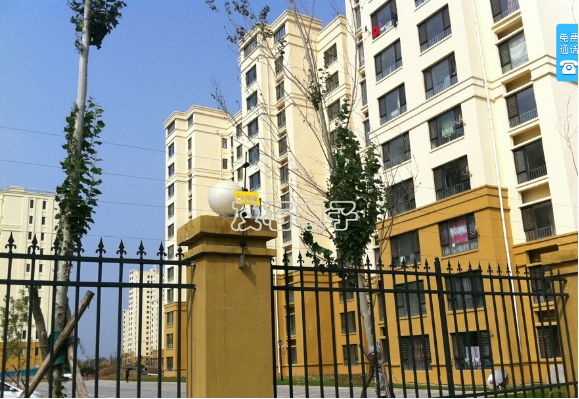

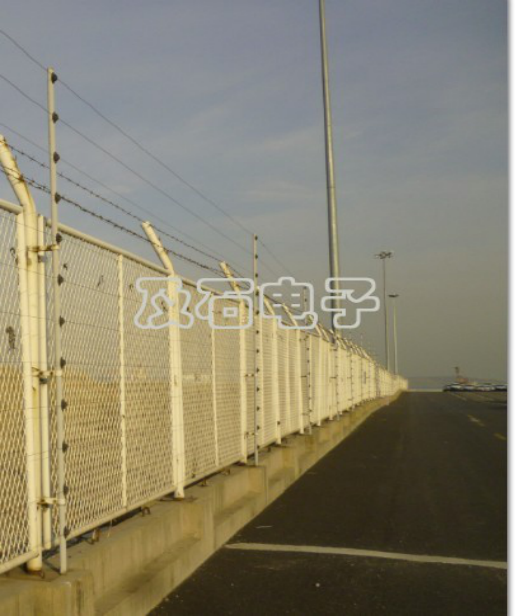

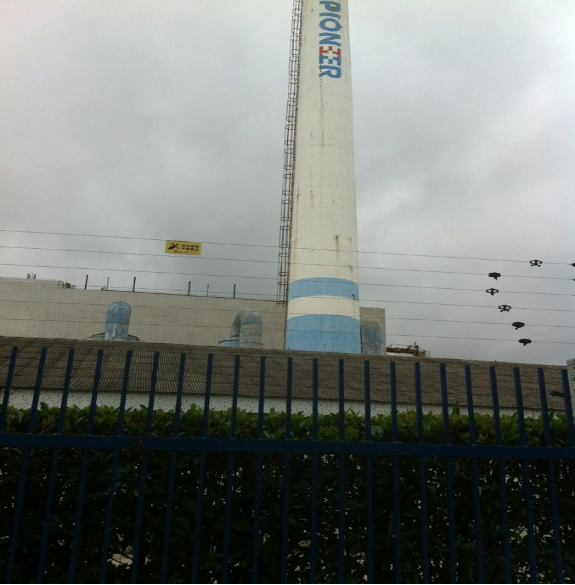

安装案例图片：
